保溫隔熱層防變形結構對于3c消防排煙風機的重要性！

發布日期：2019-02-13 作者：染染點擊：

3c消防排煙風機的保溫隔熱層防變形結構，設置于爐壁內側，包含裝置板，設置于裝置板內側的冷卻部分及設置于所述冷卻部分外周的保溫隔熱層，其中：保溫隔熱層包含保溫填料和包覆所述保溫填料的保溫面板，所述保溫面板上設置有開槽，所述保溫面板的保溫填料側的開槽處焊接開槽封板，開槽封板選用單邊焊接的形式。

　　冷卻部分包含水平方向的四塊榜首冷卻水隔板和垂直方向的兩塊第二冷卻水隔板及旁邊面的兩塊第三冷卻水隔板，榜首冷卻水隔板、第二冷卻水隔板與所述

　　第三冷卻水隔板經過焊接銜接，第二冷卻水隔板的中部開設第二通孔;

　　3c消防排煙風機廠家保溫面板包含水平方向的上下兩塊榜首保溫面板，垂直方向的第二保溫面板及旁邊面的兩塊第三保溫面板，榜首保溫面板、第二保溫面板與第三保溫面板經過焊接銜接，第二保溫面板的中部開設有第三通孔，第二保溫面板上對稱開設有四條開槽，榜首保溫面板和第三保溫面板的中部分別開設有一條開槽;

　　第二通孔和第三通孔內穿設主軸鋼管。

　　主軸鋼管與第二保溫面板及第二冷卻水隔板焊接銜接，主軸鋼管末端設置密封裝置板，密封裝置板與第二冷卻水隔板焊接銜接。

　　裝置板與榜首冷卻水隔板、所述第二冷卻水隔板、所述第三冷卻水隔板及主軸鋼管共同圍成冷卻水腔體，裝置板上與冷卻水腔體相應的位置開設有冷卻水進口和冷卻水出口，冷卻水出口設置在所述冷卻水腔體的左上角，冷卻水進口設置在冷卻水腔體的右下角。

　　冷卻水隔板、第二冷卻水隔板及第三冷卻水隔板與保溫填料觸摸的一側設置榜首加強筋。冷卻水隔板、所述第二冷卻水隔板及所述第三冷卻水隔板與冷卻水觸摸的一側設置第二加強筋。裝置板的中部具有方孔，外周開有若干個榜首通孔。

　　保溫面板上開槽，高溫條件下膨脹氣體可從開槽的縫中開釋出，可以確保保溫隔熱層的熱變形在合理范圍內，提高了風機性能及風機安全性;

　　冷卻水隔板上設置加強筋，確保了保溫隔熱層結構的強度。

　　3c消防排煙風機運轉時，主軸需求通冷卻水散熱降溫，通常選用保溫隔熱層阻隔冷卻水與風機內部高溫介質，提高冷卻水對主軸的冷卻效率?，F(xiàn)有技術中，保溫材料經過保溫面板密封，其密封腔體中留有空氣，高溫條件下，空氣發作膨脹，一起保溫材料開釋高溫氣體，堆集到一定程度會導致保溫隔熱層發作形變，導致保溫面板興起變形，保溫面板與葉輪沖突，導致風機性能下降，且會下降冷卻水的冷卻效果，嚴峻時將導致主軸過熱，引起電機被燒壞。

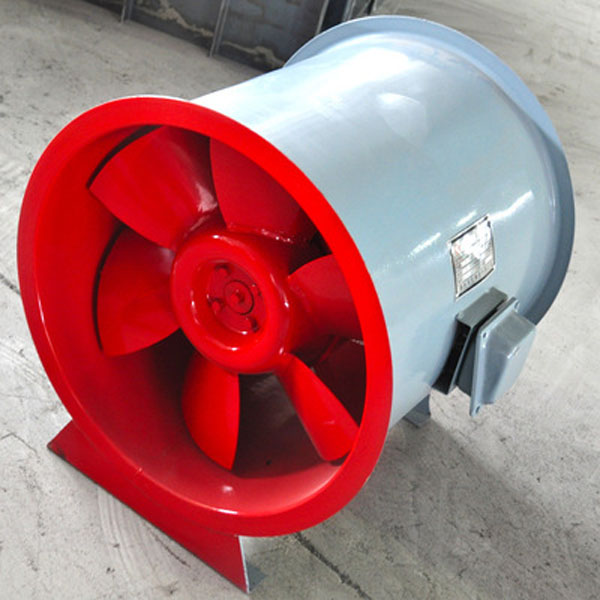

3c消防排煙風機
